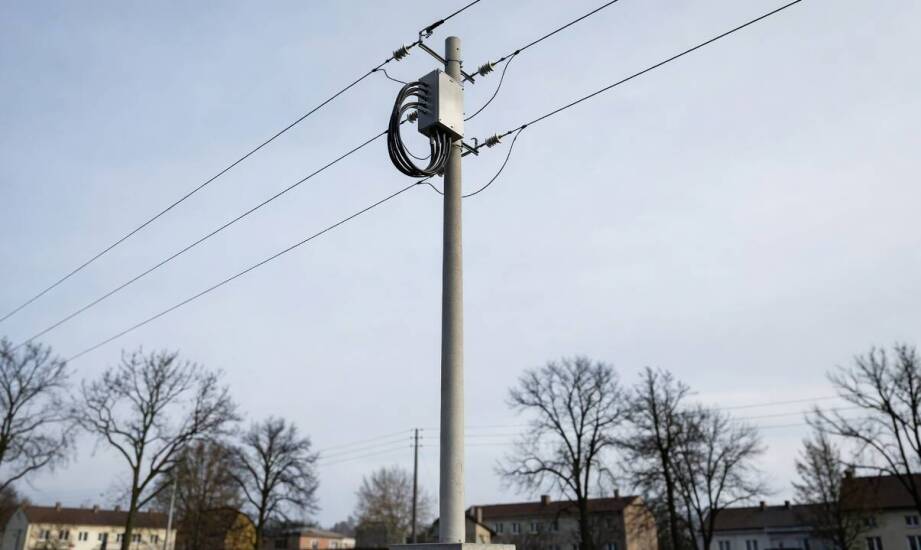

Jak sekcjonowanie sieci po awarii ogranicza zasięg przerwy i przyspiesza powrót zasilania

Tradycyjne metody lokalizowania uszkodzeń w sieciach elektroenergetycznych średniego napięcia często wiązały się z długotrwałymi przerwami w dostawie prądu dla rozległych obszarów. Wprowadzenie nowoczesnych algorytmów sekcjonowania całkowicie zmienia to podejście. Dzięki zautomatyzowanym procedurom system odcina wyłącznie uszkodzony fragment infrastruktury, pozostawiając główny wyłącznik w stanie zamkniętym dla pozostałych, sprawnych linii. Skraca to czas powrotu napięcia do zdrowych fragmentów sieci i drastycznie zmniejsza liczbę odbiorców dotkniętych awarią. Odpowiednia konfiguracja urządzeń polowych pozwala operatorom zredukować wskaźniki niezawodności SAIDI oraz SAIFI, co przekłada się na wyższą stabilność całego systemu dystrybucyjnego.

Przeczytaj również: Jak rzeczywistość AR może wspierać integrację różnych systemów w magazynach?

Scenariusz awarii i automatyczna izolacja zwarcia

Wystąpienie zwarcia trwałego na napowietrznej linii średniego napięcia zasilającej stacje transformatorowe wymaga natychmiastowej reakcji układów zabezpieczających. Urządzenie w stacji głównej rejestruje nadprąd i automatycznie inicjuje cykl samoczynnego ponownego załączania, próbując zlikwidować przemijające zakłócenie. Jeśli te działania nie przynoszą rezultatu, do akcji wkraczają reclosery i rozłączniki kierunkowe. Automatyczny łącznik po stronie zasilania otwiera się, trwale izolując uszkodzony fragment. Natychmiast po tym układ sterowania zamyka łącznik rezerwowy z sąsiedniej linii. W ten sposób odbiorcy znajdujący się za miejscem zwarcia odzyskują zasilanie.

Przeczytaj również: Jakie korzyści płyną z modyfikacji ECU w kontekście tuningu silnika?

Skuteczność takich operacji w dużej mierze zależy od wdrożonych systemów klasy FDIR (Fault Detection, Isolation and Restoration). Algorytmy te potrafią znacząco zredukować czas trwania przerw zasilania w specyficznych warunkach infrastrukturalnych. Pomiary wykonane po wdrożeniu tego rozwiązania przez spółkę Energa-Operator pokazują, że cały proces przywrócenia zasilania na nieuszkodzonych odcinkach może zamknąć się w czasie poniżej 180 sekund. W jednym z badanych przypadków awarii zasilanie dla ponad ośmiuset odbiorców przywrócono w niespełna dwie i pół minuty.

Przeczytaj również: Rolety rzymskie w salonie – jak wpływają na jego estetykę?

Inteligentne rozłączniki polowe współpracują ze sobą na podstawie rozproszonej logiki decyzyjnej lub wymieniają komunikaty za pośrednictwem nadrzędnego systemu zarządzania. Rozwój standardów komunikacyjnych wymusza na inżynierach precyzyjne definiowanie stref zwarcia. Otwierają się wyłącznie te łączniki, które bezpośrednio otaczają miejsce uszkodzenia. Reszta infrastruktury pozostaje w swojej normalnej konfiguracji ruchowej. Brygady terenowe otrzymują dokładne współrzędne odciętego odcinka i nie muszą patrolować całej długości linii.

Czynniki skuteczności i wymagania dotyczące danych

Prawidłowe funkcjonowanie mechanizmów sekcjonujących zależy od fizycznego rozmieszczenia aparatury w sieciach o zróżnicowanym profilu obciążenia. Topologie promieniowe obejmujące zarówno aglomeracje miejskie, jak i rozproszone obszary wiejskie, wymagają niezwykle precyzyjnego doboru progów prądowych. Zmienne obciążenie sprawia, że nieprawidłowe nastawy mogą doprowadzić do wyłączenia w pełni sprawnych sekcji linii. Sytuację komplikuje rosnący udział generacji rozproszonej, w tym farm fotowoltaicznych i wiatrowych. Odwrócenie kierunku przepływu prądów zwarciowych stwarza ryzyko błędnego zadziałania zabezpieczeń kierunkowych, o ile inżynierowie nie uwzględnią tego zjawiska podczas kalibracji.

Płynna rekonfiguracja układu pracy sieci wymaga bezwzględnego utrzymania spójności informacji. Systemy nadzorujące muszą przetwarzać dane o aktualnej topologii, stanie poszczególnych łączników oraz pomiarach wielkości elektrycznych w czasie rzeczywistym. Standardy takie jak IEC 61850 wraz z komunikatami GOOSE zapewniają sprzętowi polowemu błyskawiczną wymianę krytycznych zmiennych. Zdarza się, że brak sygnału o położeniu tylko jednego rozłącznika prowadzi do groźnego zamknięcia obwodu na trwające zwarcie.

Nad rozwojem zaawansowanej aparatury badawczej i kontrolnej pracują wyspecjalizowane jednostki naukowe. Zlokalizowany na Pomorzu Instytut Energetyki opracowuje układy regulacji, systemy wizualizacji SCADA oraz kompleksowe rozwiązania dla środowisk Smart Grid. Zamiast opierać się wyłącznie na symulacjach, eksperci weryfikują działanie urządzeń na sprzęcie rzeczywistym. Dzięki wykorzystaniu symulatorów czasu rzeczywistego RTDS możliwe jest dokładne odwzorowanie warunków panujących w sieci. Prace te obejmują testy zabezpieczeń oraz analizę zachowania infrastruktury przy dużej saturacji odnawialnymi źródłami energii. Wyniki badań pozwalają optymalizować działanie automatyki wdrażanej następnie przez dużych dystrybutorów. Dotyczy to zarówno lokalnych spółek sieciowych, jak i rozbudowanych struktur, z jakimi mierzy się na przykład Energa we Wrocławiu podczas modernizacji własnych podstacji.

Znaczenie precyzyjnych nastaw dla bezpieczeństwa sieci

Samo zainstalowanie nowoczesnych sterowników i rozłączników na słupach nie gwarantuje jeszcze wyeliminowania długich przerw w zasilaniu. Najważniejszym czynnikiem decydującym o niezawodności pozostaje odpowiednia koordynacja czasowo-prądowa oraz poprawny podział sieci na mniejsze strefy ochronne. Każdy wprowadzony do infrastruktury element musi komunikować się z sąsiednimi węzłami w ściśle zdefiniowany sposób.

Rosnąca złożoność systemów elektroenergetycznych wymusza odchodzenie od sztywnych, statycznych zabezpieczeń na rzecz automatyki adaptacyjnej. Operatorzy inwestujący w inteligentne reclosery oraz systemy nadzoru dyspozytorskiego zyskują narzędzia do dynamicznego reagowania na awarie. Połączenie wiarygodnych danych pomiarowych z rzetelnie przetestowanymi algorytmami pozwala bezpiecznie odcinać zwarcia, chroniąc jednocześnie wrażliwą aparaturę oraz tysiące odbiorców końcowych przed skutkami przeciążeń.
